产品信息

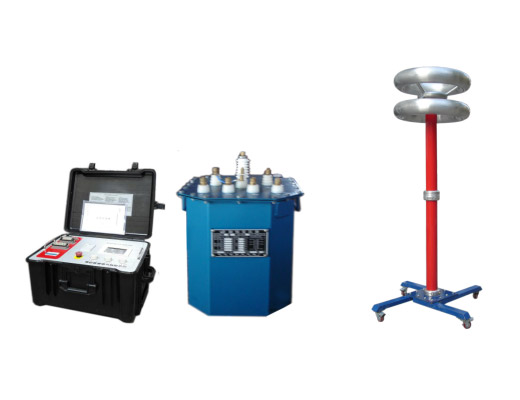

TPDY系列调频型串联谐振试验装置

变频式采用固定电感电抗器，通过改变励励电源的频率，当电源频率与试验回路的固有频率相同时，串联回路达到谐振状态，从而在被试品上产生高电压和大电流，实现对被试品耐压试验的目的。变频串联谐振试验装置由：调频电源，高压试验电抗器、励磁变压器、电容分压器、控制台、调压器和隔离变压器组成。被试品的电容与电抗器构成串联谐振回路，分压器并联在被试品上，用于测量被试品上的谐振电压值，并作为过电压保护信号。变频调压的功率输出经励磁变压器耦合给串联谐振回路，提供串联谐振的励磁功率。适用于500kV及以下电压等级SF6 断路器、高压组合器（GIS），互感器、氧化锌避雷器、110KV~220kV交联聚乙烯高压电缆、CT、PT、母线及其它大容量电力设备进行工频耐压试验和对中性点电压在110kV以下的主变和35kV主变中性点进行外施耐压试验的理想设备。

主要特点：

1、体积小、重量轻、便于现场组装和使用；

2、Q值高；

3、调频范围宽；

4、局部放电量小；

5、大幅度减小试验电源容量；

6、试品闪烙后无暂态过电压；

7、获得很好的正弦电压波形，防被试品击穿。


常用型号规格技术参数表

规格型号

（kVA/kV）

试验电压

（kV）

高压电流

（A）

电源容量

（kW）

电抗器配置

(kVA/kV)

最大试品

容量

TPDY-72/18

18

2

10

36/18，2只

1.26μF/10kV

TPDY-108/54

3×18

6/1

10

18/18，6只

1.6μF/10kV

0.2μF/35kV

TPDY－108/54

3×18

6/2

10

36/18，3只

1.6μF/10kV

0.2μF/35kV

TPDY－120/54

3×18

6.67/2.22

10

40/18，3只

2.1μF/10kV

0.24μF/35kV

TPDY－165/60

3×20

8.25/2.75

10

55/20，3只

2.89μF/10kV

0.32μF/35kV

TPDY－330/60

6×20

24.75/8.25

20

55/20，6只

5.8μF/10kV

0.648μF/35kV

TPDY－40/40

2×20

1/2

10

20/20，2只

≤0.1μF

TPDY－80/100

2×20

2/4

10

80/20，2只

≤0.2μF

TPDY－100/100

50

1/2

10

50/50，2只

≤0.14μF

TPDY－200/200

50

4

15

50/50，4只

≤0.28μF

TPDY－144/72

72

2

10

144/18，4只

5000-20000PF

TPDY－120/120

120

1

10

120/60，2只

5000-20000PF

TPDY－240/120

120

2

10

40/20，8只

5000-20000PF

注：根据用户要求可提供各种型号规格的特殊用途的试验变压器。
